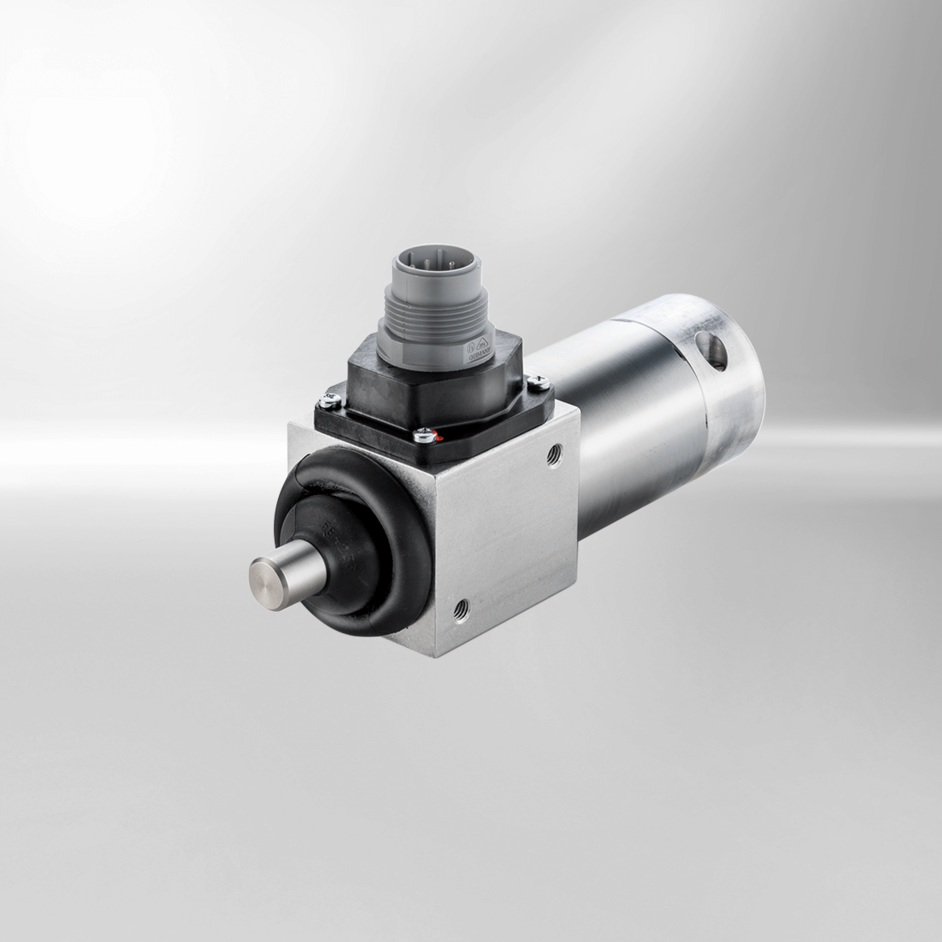

Låsmagnet

Låsenheter med integrerad återkoppling. En säkerhetskomponenter inom industri och automation.

  • Kompakt design
  • Universella monteringsalternativ
  • Integrerad återkoppling av låsfunktionen
  • Finns med hög kapslingsklass
  • Hög radiell kraft bärförmåga

Låsenheter, speciellt för användning i skyddsanordningar. Under utvecklingen har särskild uppmärksamhet ägnats åt en kompakt konstruktion, lång livslängd och hög lateral bärförmåga. Elektromagnetiska låsenheter används i säkerhetsanordningar för maskiner och alla typer av automationsutrustning, och som direktfunktion i sekvensstyrning.

Beroende på kraven finns två typer av solenoider tillgängliga.

1. Enheter olåsta utan spänning, där en fjäder återställer låsbulten.
2. Enheter låsta utan spänning, där en elektromagnetisk kraft återställer låsbulten.

Låsmagneterna i LLV-serien uppnår en sidokraftsbärförmåga på upp till 4 000 N tack vare den separata installationen av magnetankaret och låsbultarna i underhållsfria lager med hög motståndskraft mot slitage. Låsbulten är tillverkad av icke-korrosivt och icke-magnetiskt rostfritt stål.

Integrerad återkoppling av låsfunktionen

Mikrobrytaren är inbyggd direkt i bulthuset och signalerar bultens respektive position ca 0,5 mm till 1 mm efter att slaglängdens startposition har lämnat eller innan slaglängdens ändläge har nåtts.

Beskrivning-Data

  • Matningsspänning 24 V DC / 230 V AC
  • Intermittens 100 %
  • Slaglängd 8 – 15 mm
  • Kraft 0,5 – 50 N
  • Radialkraft 1.000 – 4.000 N
  • Termisk klass F
  • Kapslingsklass IP40 / IP64
  • Installationstyp: Genom gängade hål på fram- och undersidan
  • Kapslingsklass anslutning IP40 / IP64
  • Tillbehör Honkontakt med/utan integrerad brygglikriktare
  • Kontakt
  • Låsstift hus
  • Låsstiftets diameter 10-16 mm
Datablad (PDF)

Technical data

Parameter Value
Supply Voltage 24 V DC / 230 V AC
Duty cycle 100 %
Stroke 8 – 15 mm
Force 0,5 – 50 N
Radial force 1.000 – 4.000 N
Thermal class F
Protection class device IP40 / IP64
Installation type By threaded holes at front and bottom side
Protection class connection IP40 / IP64
Accessories Female connector with/without integrated bridge rectifier
Connector plug
Locking pin housing
Diameter of Locking pin 10-16 mm
